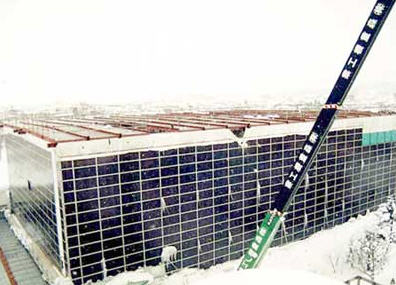

冬期上屋養生工法

ユニット式養生システム

ユニット式養生屋根とは、一定の規格サイズで屋根パネルが構成され、クレーンで設置するだけで養生できるタイプの仮設屋根です。よって、施工が非常に簡単であることが大きなメリットとなり、材量搬入の開口をクレーンではずすだけで簡単に行えます。また、採光ドームを併用することで採光性も抜群に上がります。雪に対しては、それぞれ許容積雪量が決まっているので、それ以上の積雪に対しては雪下ろしが必要となります。
ユニット式養生屋根に
は、ADMフラットパネル ADMジョイントパネル があります。

ADMフラットパネル

支点間適応スパン:6.0m〜15.0m
「ADMフラットパネル」は、ユニット式となっているのでクレーンを使用して足場上の載せていくだけで上屋養生が完成。中間支柱を設ければ制限なく広い間口も養生が可能。また、専用移動車輪を利用すれば自走可能となり、クレーンの届かない位置への設置も可能です。
ADMフラットパネルクリックすると大きな画像がご覧になれます
サイズ

適応スパン:6.0m〜15.0m、幅:約2.5m
スパン長に応じてA・B・Cの3種類を用意

強度

C-15パネルで約30cmの積雪が見込める
パネルを載せる足場耐力に制限されることが多い

重量

A型:25.5s/m2
B型:30.0s/m2
C型:35.5s/m2

施工性

トレーラーで運ばれてきたパネルをクレーンで吊上げ、専用固定金具(スーパーロック)で大引と固定

安全性

在来養生工法に比べ、高所作業が極端に少ない

※写真をクリックすると大きな写真をご覧になれます

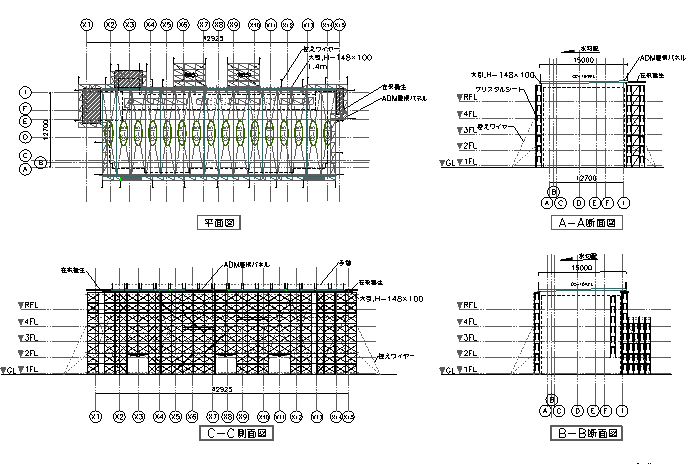

フラットパネル寸法図

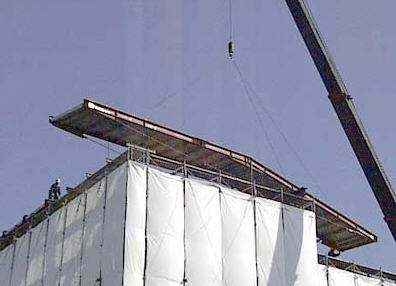

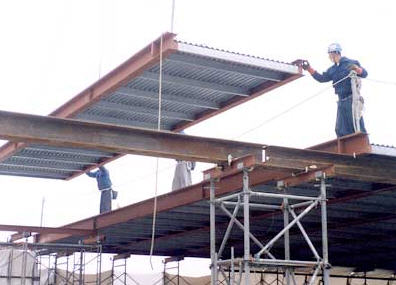

フラットパネル設置

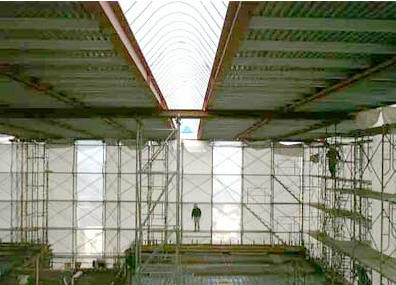

採光ドーム使用

ADMフラットジョイントパネル

支点間適応スパン:16.0m〜30.0m
「ADMジョイントパネル」は、ユニット式のフラットパネルを2枚組合せ、切妻型となっています。30mまでの大スパンを中間支柱なしで養生でき、大空間のスペースを確保できます。現場での組立て手間も非常に簡単です。
ADMジョイントパネルクリックすると大きな画像がご覧になれますフラットパネル施工写真
サイズ

適応スパン:16.0m〜30.0m
幅:約2.5m

強度

SJ-30パネルで約20cmの積雪が見込める
パネルを載せる足場耐力に制限されることが多い

重量

39.0s/m2+550s

施工性

トレーラーで運ばれてきたパネルを地上で組立て架台を使用して組立て、クレーンで吊上げ、専用固定金具(スーパーロック)で大引と固定

安全性

在来養生工法に比べ、高所作業が極端に少ない

※写真をクリックすると大きな写真をご覧になれます

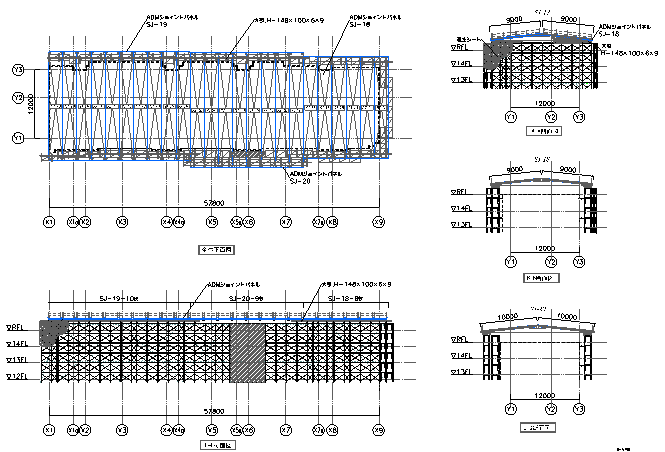

ジョイントパネル寸法図

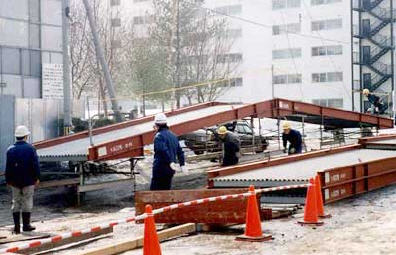

組立て架台

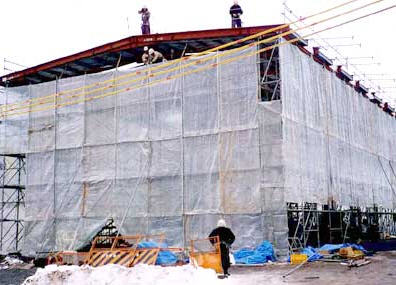

ADMジョイントパネル
