スラブ開口部スライド補強筋BOX
工程の大幅削減と産業廃棄物の削減に!
配力筋がスライドするスラブ開口部の補強筋
セルボンは配力筋がスライドするスラブ開口部の補強筋です。
在来工法で必要となる大工工事(型枠作成と設置、撤去)、鉄筋工事(開口部周辺の補強)、鍛治工事(開口部内の補強)が不要となり、工程日数の大幅な削減ができます。

特 長



■開口内部補強不要
 セルボン筋、セルボン主筋、スライド筋により、確実な補強が可能。
 (財)日本建築総合試験所の性能証明 済
■産業廃棄物を出さない
 鉄筋メッシュ型枠を兼備。捨て型枠となるため産業廃棄物が皆無。
■工程日数の大幅削減
 大工工事(型枠作成と設置、撤去)、鉄筋工事(開口部周辺の補強)、鍛治工事(開口部内の補強)が不要。
■トータルコストの削減
 ユニット化により単一職種で施工が可能。工程日数の大幅削減によりコストを削減します。

■(財)日本建築総合試験所の性能証明(第04-11)を取得
セルボンは、工事用開口部周囲コンクリートのひび割れ抑制効果を有し、本工法を用いて後打ちコンクリートによって閉塞された工事完了後の鉄筋コンクリート床スラブは、一体打ちされた無開口の鉄筋コンクリート床スラブと同等の長期許容耐力を有すると共に、無開口の鉄筋コンクリート床スラブと同等の終局耐力を発揮すると判断されました。

施工要領

 1.開口部の位置を決める
 2.セルボンを設置する
 3.スラブ配筋をする
 4.セルボンをスラブ筋に結束し固定する
 5.必要に応じて追加支保工を設置する

施工上の注意
1 追加支保工の要・不要を確認する
2 セルボン筋端部の乱れに注意する
3 開口塞ぎの時スライド筋を均等に配筋し結束する
4 開口内部の清掃及び水湿しを行い開口塞ぎのコンクリートを打設する

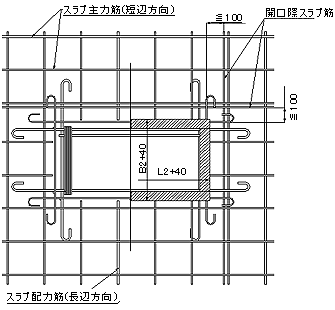

デッキ型枠と在来型枠の設置図

≪在来型枠設置時≫

≪在来型枠設置時≫

在来工法との施工比較




型枠製作および設置



セルボンの設置



開口部周辺の補強




コンクリートの打設



開口部養生



型枠の撤去




開口部分の補強



スライド鉄筋の結束



開口部のコンクリート打設





施工

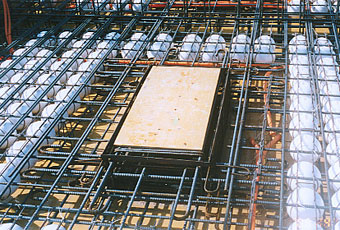

≪ボイドスラブ≫

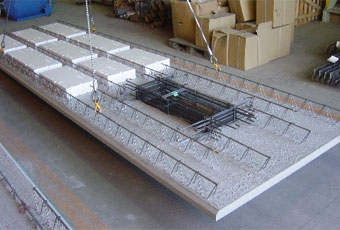

≪ハーフPCの施工-1 セルボン打込み≫

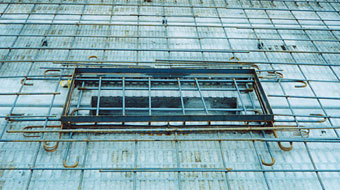

<ハーフPCの施工例-2>

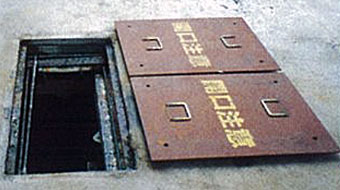

<セルボン専用養生蓋(開口部養生)>
