SPUシステム
NETIS登録番号:HK-110029-A
自昇式大型型枠足場

足場と型枠を交互にチェーンブロックでスライド!
技術提案に最適な 安全化、省力化、効率化 につながるシステム足場

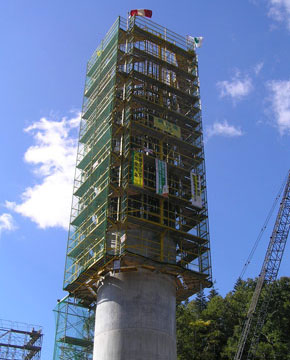

SPUシステムは、橋脚、煙突、ダム、サイロ、マンション等の高いコンクリート構造物を構築するために開発された自昇式大型型枠足場で、コンクリートに埋め込んだアンカーを支点として、足場と型枠をチェーンブロックまたはクレーンで交互に引上げるシステムです。 自昇式大型型枠足場「SPUシステム」
地上で組み立てた足場の各面を躯体に固定すれば、後は4面一体で電動チェーンブロックで自昇していきます。
型枠は大枠で足場からチェーンブロックで吊り下げた状態で微調整しながら建て込みを行うので、ゆがみやずれの無い型枠の取り付けが可能となり、高精度な構造物の出来形が確保できます。解体も地上に降ろして安全に作業できます。
入札時の技術提案や工事評定の創意工夫として自昇式大型型枠足場「SPUシステム」を提案することで工事評価点の差別化が図れます。

SPUシステム工法がNETISに登録されました

安全化、省力化、効率化につながる「SPUシステム工法」が国土交通省のNETIS(新技術情報提供システム)に登録されました。(NETIS登録番号:HK-110029-A

特 徴

現場でかかえる問題点
◆ 建設作業員の不足
◆ 技能職人(大工・とび職)の不足
◆ 高所作業の危険性が高い
◆ 工期が天候に左右されやすい
◆ 人件費等、コストの削減
【安全化】足場・型枠スライド工法で高所作業の危険が90%減
【省力化】専門職のいらないシステムで作業人員の省力・省人化
【効率化】工事全体の工費、人員、日数の目安がはっきり明確に
1

安全化:高所での危険作業が大幅減!

・足場、型枠ともに地上で組立・解体する為、確実かつ短時間で安全に作業することができる。
・鉄筋作業以外は一班で作業が可能なので、作業全体の流れを把握した危険予知ができる。
・上下の足場間隔が2.0mなので、十分な作業空間と広い視野を確保できる。
・最小限の高所作業で安全が確保されているため、過去20年間労災無し。
2

省力化:少人数でスピーディな作業!

・電動チェーンブロックを使用する事で足場を4面一体でスライドでき、よりスピーディな施工が可能。
・スライドは全て電動チェーンブロックで行う為、鉄筋作業以外はクレーンを必要としない。
・型枠は大枠で電動チェーンブロックを使用して建入れを行う為、型枠の建て入れ精度が高い。
3

効率化:効率的な現場管理が可能!

・足場、型枠その他の作業一連を総合的に計画、管理できる。
・開閉式屋根の取付が可能なので、天候に左右されることなく作業を行える。
・足場が地上から上がった時点で、埋戻し、切梁、矢板等の解体作業に着手できる。
・足場取り付け後は昇降用枠組み足場以外の仮設材は必要ない為、手配手間や資材置き場が減少する。
足場関連資材へ SPUシステムの作業手順へ
