NKブリッジ

ケーソン鉄筋壁用安全通路
ケーソンのマスからマスへの移動を
安全かつ早くできる安全通路!
ケーソン施工時に問題となるのがマスからマスへの移動。次のロット分まで組立てる壁鉄筋が障害となり、マス移動時にはその鉄筋を直接乗り越えたり、鉄筋にはしごなどをかけたり…と、墜落災害の発生が懸念されます。
NKブリッジは、高さ約3.8mのケーソン鉄筋壁用安全通路で、ケーソンの外足場から直接目的のマスの中へ最短距離で移動できます。また、組立後はクレーンにより一体で吊り込み転用が可能です。

特 長

安全の確保!

・通路幅は余裕のW=950mm

・作業荷重400kgまで対応する安全設計

・伸縮可能な手すりにより、隙間を無くします
施工性の向上!

・階段、手すりはアルミ製なので軽量で設置が簡単

・組立完了後は、クレーンにより一体で吊り込み転用可能

設置イメージ


-平面図-

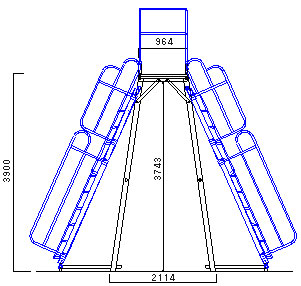

-断面図-

現場写真


NKブリッジは現場のイメージアップに貢献します



構成部材




階段

ラク2タラップ、特殊ベース金具

手摺

専用アルミ手摺

幅木

専用幅木



受台と通路はボルト固定、積重ねて運搬できる。   階段はラク2タラップ(LT-38)を使用。専用ベースで一体で吊れる。
